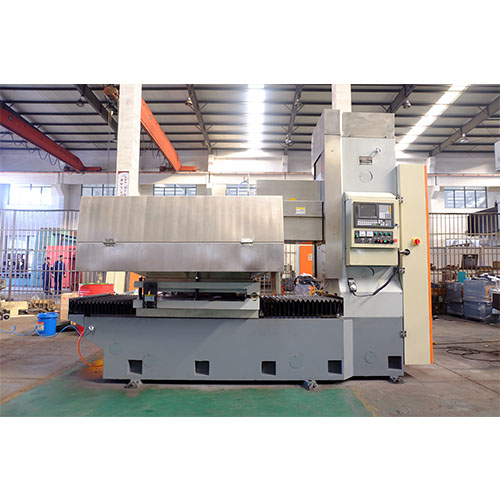

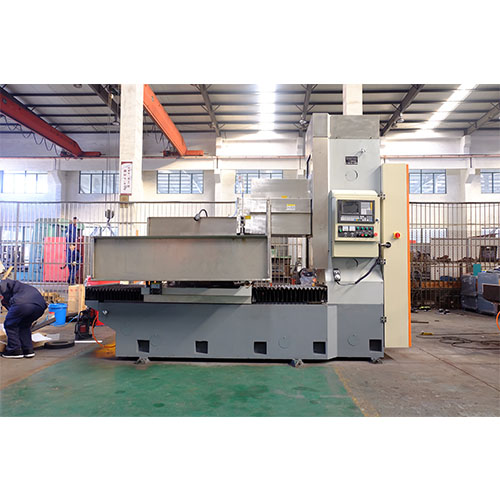

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構(gou)穩重緊湊(cou)、精度高、性能可靠、制造工藝好，操作(zuo)方便。
18072822299

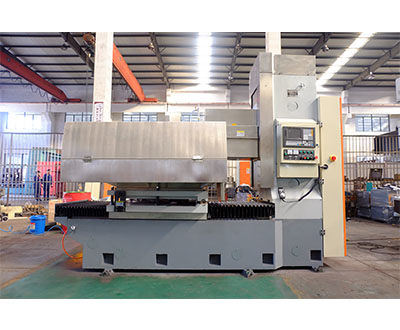

適用·范圍
● 采用砂輪(lun)周邊(bian)磨(mo)削，工件上下兩平面(mian)均可獲得高精度(du)平行度(du)、尺寸(cun)精度(du)和工件表(biao)面(mian)粗糙度(du)。
● 適合圓臺平面磨削，本機主要磨削直徑(jing)φ2050范圍內的圓形端面、平面加工件（根(gen)據需(xu)要可定(ding)制(zhi))。
● 適用磨(mo)削(xue)環(huan)形零件(jian)，適用于鋸片(pian)廠(chang)、軸承廠(chang)、汽(qi)配廠(chang)、陶瓷密封件(jian)廠(chang)、摩擦片(pian)廠(chang)、活塞廠(chang)、發動機廠(chang)、工(gong)具廠(chang)和(he)(he)一般機械廠(chang)的產(chan)品車(che)(che)間(jian)和(he)(he)工(gong)具車(che)(che)間(jian)，磨(mo)削(xue)加工(gong)精密零件(jian)。
產品·特(te)點(dian)
磨頭結構
磨頭(tou)采用(yong)靜壓(ya)結構，克服(fu)了(le)軸(zhou)承啟動(dong)(dong)(dong)和(he)停止(zhi)時出(chu)現的干摩擦(ca)造成(cheng)的軸(zhou)與軸(zhou)承磨損現象，提高(gao)了(le)主(zhu)軸(zhou)的使(shi)用(yong)壽命及精度保持性；當主(zhu)軸(zhou)啟動(dong)(dong)(dong)后(hou)，依靠淺腔階梯效應形成(cheng)較大的動(dong)(dong)(dong)壓(ya)承載力(li)，大大地提高(gao)了(le)主(zhu)軸(zhou)剛度；高(gao)壓(ya)油(you)膜的均化作(zuo)用(yong)和(he)良(liang)好和(he)抗振性保證了(le)主(zhu)軸(zhou)具有很高(gao)的旋轉(zhuan)精度和(he)運轉(zhuan)平穩(wen)性。（11）KW電(dian)機驅動(dong)(dong)(dong)，最高(gao)轉(zhuan)速1450rpm。設(she)備采用(yong)高(gao)速（CBN）砂輪(lun)加工兩端(duan)面，提高(gao)端(duan)面光潔度。（砂輪(lun)可根據用(yong)戶需求定制）
機床重要零部件
機床重要零部件，均采用(yong)品牌(pai)(pai)廠家產(chan)品，質量可靠(kao)，易于維(wei)護(hu)。如導軌用(yong)德(de)國力士(shi)樂(le)品牌(pai)(pai)，臺(tai)灣絲桿，進(jin)口(kou)電器(qi)，海利普變頻器(qi)等(deng)等(deng)。
鑄件材料
鑄件采用(yong)375HT材料，材質好，強(qiang)度(du)高，床(chuang)身立柱(zhu)均(jun)采用(yong)二次回火處理，消除(chu)內應(ying)力(li)，延(yan)長機床(chuang)壽(shou)命，以確保高精度(du)，高剛性，延(yan)長機床(chuang)壽(shou)命。
床身立柱
床(chuang)身立柱均用進(jin)口(kou)加工(gong)中心和進(jin)口(kou)龍門加工(gong)中心加工(gong)，高精的加工(gong)設備(bei)和加工(gong)工(gong)藝保證了精度。
電氣采用獨立電柜
電(dian)氣采用獨立(li)電(dian)柜，獨立(li)操縱臺，自(zi)(zi)主研(yan)發的數控(kong)系統控(kong)制(zhi)，可實現(xian)自(zi)(zi)動(dong)(dong)(dong)控(kong)制(zhi)，自(zi)(zi)動(dong)(dong)(dong)完成循環磨(mo)削，自(zi)(zi)動(dong)(dong)(dong)檢(jian)測對刀，自(zi)(zi)動(dong)(dong)(dong)分辨(bian)、自(zi)(zi)動(dong)(dong)(dong)補償，操作(zuo)簡單方便。
裝置結構
橫向(xiang)進(jin)給及垂直進(jin)給裝(zhuang)置，由伺服電機（≥10N.m）、減速機構、滾珠絲杠、直線導軌。其中垂直軸有(you)制動或(huo)自鎖裝(zhuang)置，并配有(you)光柵(zha)尺絕對(dui)坐標定(ding)位。
設置潤滑點
磨床各導軌(gui)處均設(she)置(zhi)潤滑(hua)(hua)點，由電動潤滑(hua)(hua)泵進行潤滑(hua)(hua)。為工作(zuo)臺配(pei)備(bei)獨立供油箱，進、回管路通過(guo)拖鏈(lian)合(he)理布局(ju)。
芯線圈設計

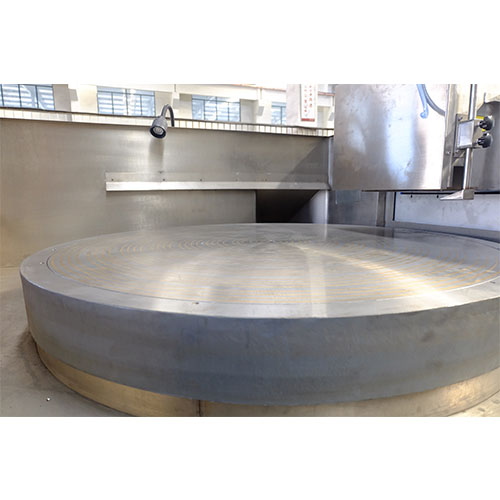

電磁(ci)吸盤(pan)采(cai)用銅芯線(xian)圈設計(ji)，表(biao)面花盤(pan)采(cai)用同心圓并割花設計(ji)，客戶也可定制花盤(pan)。表(biao)面磁(ci)力均勻，并配備了自動充退(tui)磁(ci)裝置(zhi)，具有磁(ci)力可調、失磁(ci)保護等功能。
不變形，精度高
加工產(chan)品不變形，精度(du)高，工件厚度(du)差距(ju)保持在(zai) 0.01mm以(yi)內，具體詳見產(chan)品參數表。
技術·規(gui)格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
