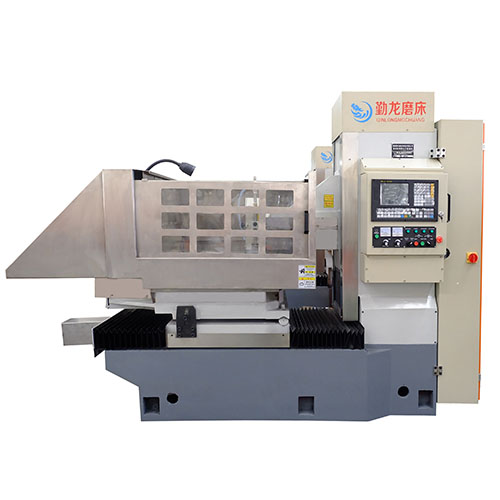

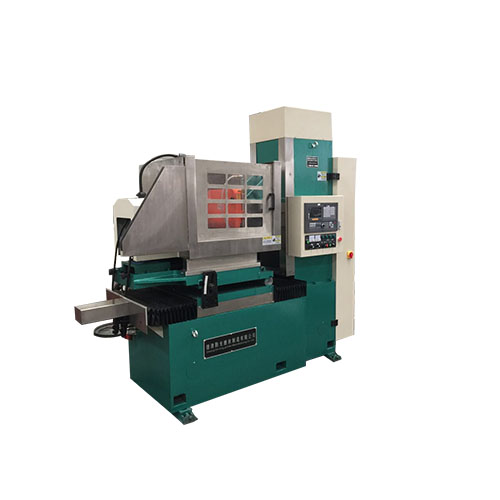

SKM73100臥(wo)(wo)軸式圓(yuan)臺(tai)平面磨床(chuang)是我公(gong)司吸收國內外高精磨床(chuang)結構(gou)與制造技術開發出的新(xin)型臥(wo)(wo)軸圓(yuan)臺(tai)平面磨床(chuang)。
工(gong)作圓臺(tai)直(zhi)徑ф1050mm，采用工(gong)作臺(tai)在床身上變頻(pin)旋轉(zhuan)，拖板沿水(shui)平往復移動，磨頭(tou)沿拖板垂(chui)直(zhi)移動進給的(de)布局型式。
磨頭主軸軸承采(cai)用(yong)精(jing)密滾動軸承，剛性好、精(jing)度(du)高(gao)。
床身、立柱上布局(ju)直(zhi)線導軌副(fu)和滾(gun)珠傳(chuan)動單(dan)元(yuan)，采用準確定位伺服電(dian)機驅動。
整體結構穩重緊湊、精(jing)度高、性能可靠、制造工藝好(hao)，操(cao)作方便(bian)。
18072822299
適用(yong)·范圍
● 采用砂(sha)輪周邊磨(mo)削，工件(jian)上下兩平面均可獲得(de)高精度平行度、尺寸精度和工件(jian)表(biao)面粗糙度。
● 適(shi)合圓(yuan)臺平(ping)面磨削，本機主要(yao)磨削直(zhi)徑φ1050范圍內的圓(yuan)形端面、平(ping)面加工件（根據(ju)需要(yao)可定制)。
● 適(shi)用磨削環形零件(jian)，適(shi)用于鋸片(pian)廠(chang)(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)(chang)、汽配廠(chang)(chang)(chang)(chang)、陶瓷(ci)密封件(jian)廠(chang)(chang)(chang)(chang)、摩擦片(pian)廠(chang)(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)(chang)、發動機(ji)(ji)廠(chang)(chang)(chang)(chang)、工具廠(chang)(chang)(chang)(chang)和一般(ban)機(ji)(ji)械廠(chang)(chang)(chang)(chang)的產品車間和工具車間，磨削加(jia)工精密零件(jian)。
產(chan)品·特點
磨頭結構
磨(mo)頭采用(yong)靜壓(ya)結構，克(ke)服了軸承啟動(dong)和停止時(shi)出現的(de)(de)干摩擦(ca)造成(cheng)的(de)(de)軸與(yu)軸承磨(mo)損現象(xiang)，提(ti)高(gao)(gao)(gao)了主軸的(de)(de)使用(yong)壽命及(ji)精度(du)保(bao)持(chi)性；當(dang)主軸啟動(dong)后，依靠淺(qian)腔階梯效應形成(cheng)較(jiao)大的(de)(de)動(dong)壓(ya)承載力，大大地提(ti)高(gao)(gao)(gao)了主軸剛(gang)度(du)；高(gao)(gao)(gao)壓(ya)油膜的(de)(de)均化作(zuo)用(yong)和良好(hao)和抗振性保(bao)證了主軸具(ju)有很高(gao)(gao)(gao)的(de)(de)旋轉精度(du)和運轉平穩性。（11）KW電機(ji)驅動(dong)，最高(gao)(gao)(gao)轉速1450rpm。設(she)備采用(yong)高(gao)(gao)(gao)速（CBN）砂輪(lun)加工(gong)兩端面，提(ti)高(gao)(gao)(gao)端面光(guang)潔(jie)度(du)。（砂輪(lun)可根據(ju)用(yong)戶(hu)需求定(ding)制）
機床重要零部件
均采用品牌廠家產(chan)品，質量(liang)可靠，易于(yu)維護。如(ru)導軌用德國力士樂品牌，臺灣絲桿(gan)，進口電器，海利普變頻器等(deng)等(deng)。
鑄件材料
鑄件采用375HT材(cai)料(liao)，材(cai)質好，強度高(gao)，床(chuang)身立柱均(jun)采用二次回火處理，消除(chu)內應力，延(yan)長機床(chuang)壽命(ming)(ming)，以確保高(gao)精度，高(gao)剛性，延(yan)長機床(chuang)壽命(ming)(ming)。
床身立柱
床身立柱均用進口加工(gong)中心和(he)進口龍門加工(gong)中心加工(gong)，高(gao)精的加工(gong)設備和(he)加工(gong)工(gong)藝保證了精度。
電氣采用獨立電柜
電(dian)(dian)氣采用獨(du)立(li)電(dian)(dian)柜，獨(du)立(li)操(cao)縱(zong)臺(tai)，自(zi)主研發(fa)的(de)數控(kong)系(xi)統(tong)控(kong)制(zhi)，可實現自(zi)動(dong)控(kong)制(zhi)，自(zi)動(dong)完(wan)成(cheng)循(xun)環磨(mo)削(xue)，自(zi)動(dong)檢測對(dui)刀，自(zi)動(dong)分辨(bian)、自(zi)動(dong)補償，操(cao)作簡(jian)單方便。
裝置結構
橫向進給(gei)及垂(chui)(chui)直(zhi)進給(gei)裝(zhuang)置，由伺服電機(ji)（≥10N.m）、減速機(ji)構(gou)、滾珠(zhu)絲杠(gang)、直(zhi)線導軌。其中垂(chui)(chui)直(zhi)軸(zhou)有(you)制動或自鎖裝(zhuang)置，并配(pei)有(you)光柵(zha)尺絕對(dui)坐標(biao)定位。
設置潤滑點
磨床(chuang)各導軌(gui)處均設置潤(run)滑(hua)點，由電動潤(run)滑(hua)泵進(jin)行潤(run)滑(hua)。為(wei)工作臺配備獨立(li)供油箱，進(jin)、回管路通過拖(tuo)鏈(lian)合理布局。
芯線圈設計
電磁吸(xi)盤(pan)采用銅(tong)芯(xin)線圈設計，表面(mian)花盤(pan)采用同心圓(yuan)并割花設計，客戶(hu)也可(ke)定制花盤(pan)。表面(mian)磁力均勻，并配備(bei)了(le)自動充(chong)退磁裝置，具有(you)磁力可(ke)調、失磁保護(hu)等(deng)功能。
不變形，精度高
加工(gong)產品不變形，精度高，工(gong)件厚度差距保持在 0.01mm以內，具(ju)體(ti)詳(xiang)見產品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工(gong)件最(zui)大尺寸(cun) | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托(tuo)板往(wang)復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往(wang)復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主(zhu)軸(zhou)轉速(su)(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸(cun)（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直(zhi)快速升(sheng)降(jiang)(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進(jin)給(gei)最小(xiao)進(jin)給(gei)量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工(gong)平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端(duan)面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工(gong)作臺電機(ji)功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸(zhou)電(dian)機(ji)功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂(chui)直升(sheng)降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(ji)(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵(beng)電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈(jing)重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
